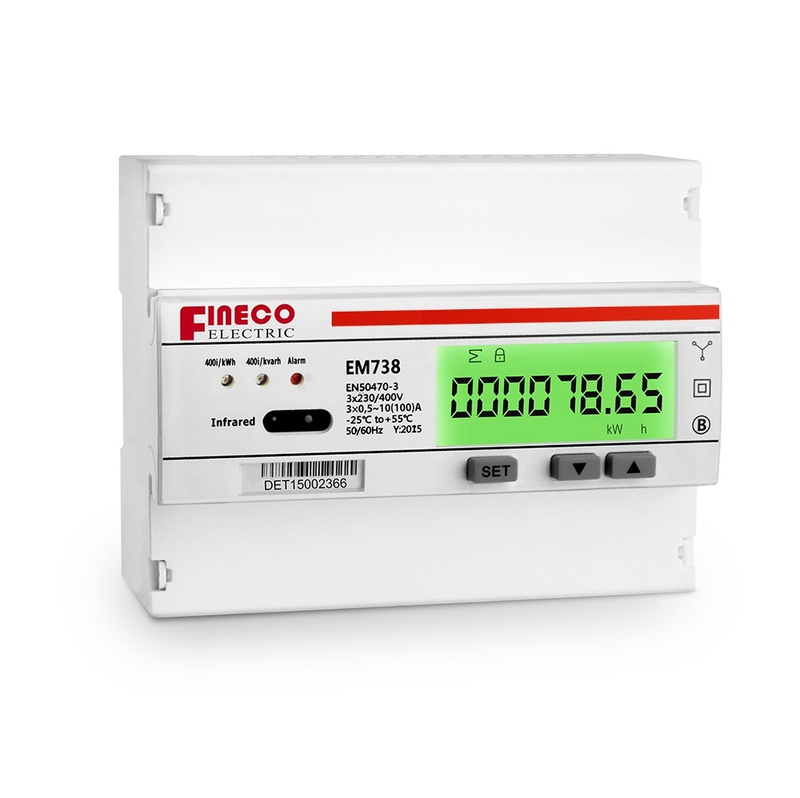

EM738 3*230/400V 10(100)A modbus通讯三相多功能导轨电度
产品特性及功能:
● 三相七模数标准轨道安装,符合DIN43880标准。
● 仪表精度符合GB/T17215.321-2008、IEC62053-21/22 0.5、1级表标准。
● 仪表计量并存储总电能、正、反向有功电能数据。
● 仪表计量并存储正、反向无功电能数据。
● 仪表实时监视电压、电流、频率、有功功率、无功功率、视在功率等用电参数。
● 脉冲输出符合DIN43864标准
● 大屏幕液晶显示,6位整数2位小数。
● 绿色背光
● 停电后按键触发显示,5秒后液晶自动关闭。
● 直接接入式最大电流100A.
● 可作为单相智能电表使用
● 可通过按键在现场进行参数设置
● 内置继电器输出,可实现远程分合闸操作。
● RS485、红外数据通讯。通讯规约采用MODBUS RTU
应用实例:
EM738 3*230/400V 10(100)A modbus通讯三相多功能导轨电度
产品特性及功能:
● 三相七模数标准轨道安装,符合DIN43880标准。
● 仪表精度符合GB/T17215.321-2008、IEC62053-21/22 0.5、1级表标准。
● 仪表计量并存储总电能、正、反向有功电能数据。
● 仪表计量并存储正、反向无功电能数据。
● 仪表实时监视电压、电流、频率、有功功率、无功功率、视在功率等用电参数。
● 脉冲输出符合DIN43864标准
● 大屏幕液晶显示,6位整数2位小数。
● 绿色背光
● 停电后按键触发显示,5秒后液晶自动关闭。
● 直接接入式最大电流100A.
● 可作为单相智能电表使用
● 可通过按键在现场进行参数设置
● 内置继电器输出,可实现远程分合闸操作。
● RS485、红外数据通讯。通讯规约采用MODBUS RTU
应用实例:

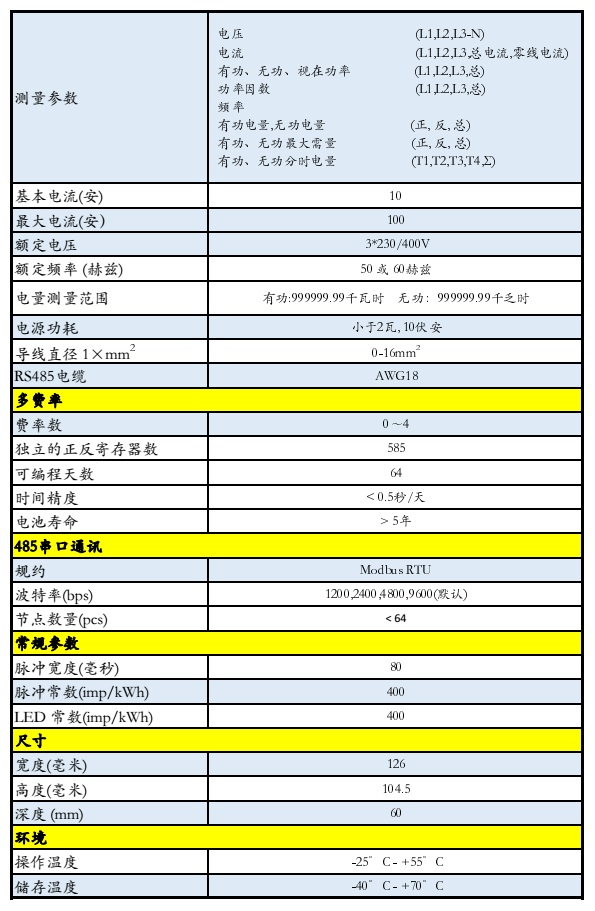

1. 仪表参数

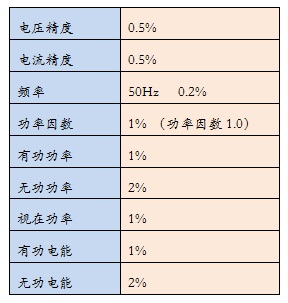

2. 电网参数测量精度
1. 仪表参数
2. 电网参数测量精度
外形图:

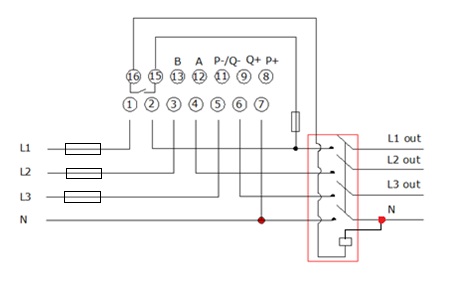

接线图:
外形图:
接线图:
