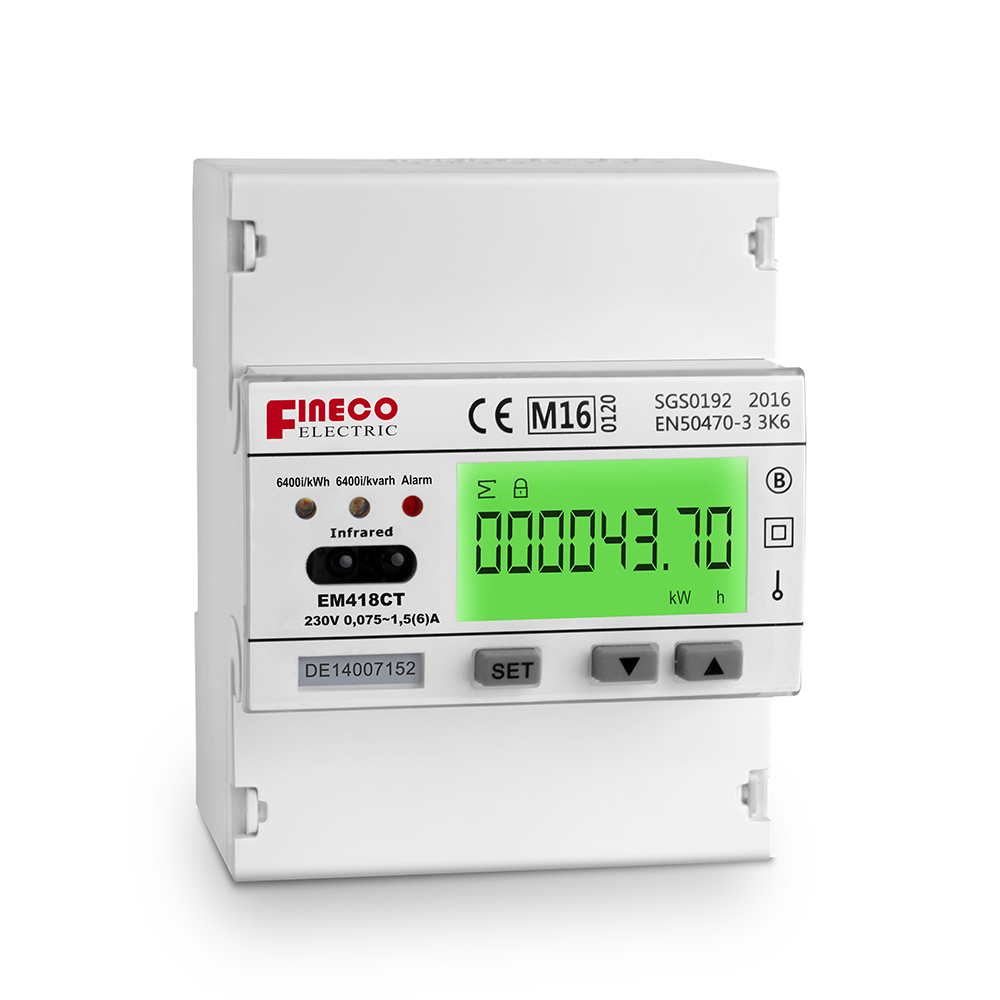

EM418 CT 230V 1.5(6)A 互感器接入式单相多功能modbus通讯导轨电能表
产品特性及功能:
● 单相四模数标准轨道安装,符合DIN43880标准。
● 通过欧盟测量设备指令B+D认证。
● 仪表精度符合GB/T17215.321-2008、IEC62053-21/22 1级表标准。
● 仪表分时计量并存储当前及最近1-12个月总电能、正、反向有功电能数据。
● 仪表分时计量并存储当前及最近1-12个月正、反向有功最大需量及需量发生时间。
● 仪表实时监视电压、电流、频率、有功功率、无功功率、视在功率等用电参数。
● 仪表可编程4费率12个时段。
● 仪表具备夏令时转换功能。
● 仪表内部时间可校准。
● 脉冲输出符合DIN43864标准
● 大屏幕液晶显示,绿色背光。
● 停电后按键触发显示,5秒后液晶自动关闭。
● 互感器接入式,互感器变比可编程.
● RS485、红外 数据通讯。通讯规约采用MODBUS RTU
● RTU通过铭牌上按键编程,方便现场安装调试
● 适用于分时计费,多费率计量及太阳能、充电桩领域
应用实例:
EM418 CT 230V 1.5(6)A 互感器接入式单相多功能modbus通讯导轨电能表
产品特性及功能:
● 单相四模数标准轨道安装,符合DIN43880标准。
● 通过欧盟测量设备指令B+D认证。
● 仪表精度符合GB/T17215.321-2008、IEC62053-21/22 1级表标准。
● 仪表分时计量并存储当前及最近1-12个月总电能、正、反向有功电能数据。
● 仪表分时计量并存储当前及最近1-12个月正、反向有功最大需量及需量发生时间。
● 仪表实时监视电压、电流、频率、有功功率、无功功率、视在功率等用电参数。
● 仪表可编程4费率12个时段。
● 仪表具备夏令时转换功能。
● 仪表内部时间可校准。
● 脉冲输出符合DIN43864标准
● 大屏幕液晶显示,绿色背光。
● 停电后按键触发显示,5秒后液晶自动关闭。
● 互感器接入式,互感器变比可编程.
● RS485、红外 数据通讯。通讯规约采用MODBUS RTU
● RTU通过铭牌上按键编程,方便现场安装调试
● 适用于分时计费,多费率计量及太阳能、充电桩领域
应用实例:

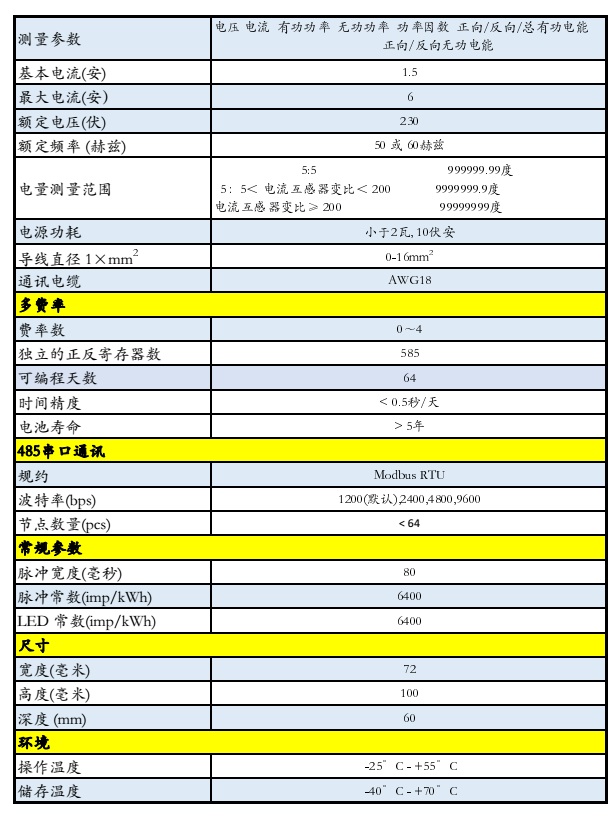

1. 仪表参数

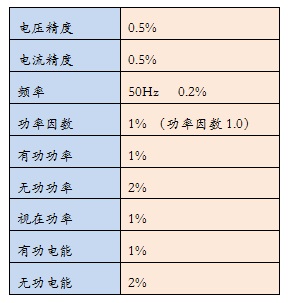

2. 电网测量参数精度
1. 仪表参数
2. 电网测量参数精度
外形图:
接线图:
外形图:
接线图:
