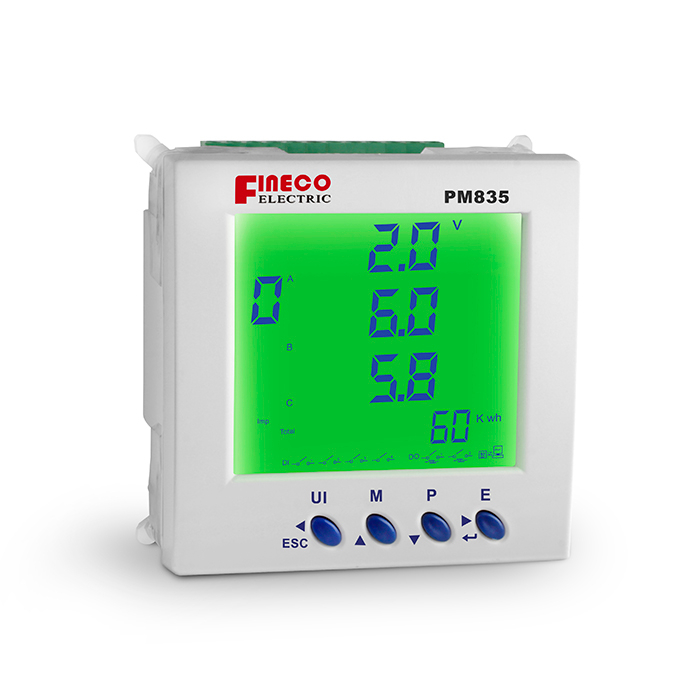

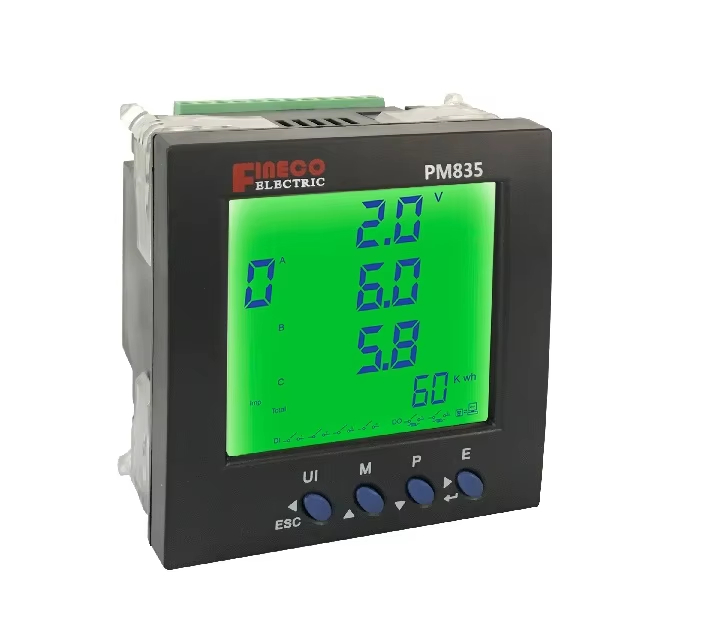

PM835 96*96mm多功能数字板表

  • Fineco
  • PM835
数量:

                                              PM835  96*96mm多功能数字板表
1


产品特性及功能:


●   实时测量功能:
                         A/B/C三相及中性线电流,三相总电流     精度0.2级
                         A/B/C三相线对地、线对线电压                精度0.2级
                         A/B/C三相有功功率                                  精度0.5级
                         A/B/C三相无功功率                                  精度0.5级
                         A/B/C三相功率因数                                  精度0.5级
                         频率                                                           50Hz内0.01Hz
●   仪表计量电能数据
                         正向有功电能
   精度0.5级
                         反向有功电能
       精度0.5级
                         正向无功电能                                             精度2级
                         反向无功电能                                             精度2级
                         可扩展4费率分时电能
  DI/DO输入输出
                    基本配置为2路DI2路DO
                    DI输入滤波时间可设置(0-255毫秒)

 ●   电能质量分析
                        2-60次谐波
                        相电压/线电压总谐波畸变率,奇、偶次畸变率
                        相电压/线电压各次谐波分量
                        电流总谐波畸变率,奇、偶次畸变率
                        电流各次谐波分量
                        电压、电流不平衡度
●  最值统计
                       相电压、线电压、电流、功率因数、总有功功率、总无功功率、总视在功率最大值统计
                       电压、线电压、电流、功率因数、总有功功率、总无功功率、总视在功率最小值统计
                       电压、电流、总有功功率、总无功功率需量峰值
●   通讯
                      RS485通讯,MODBUS规约
                      通讯速度 1.2---11.52Kbps
●  绿色背光,方便黑暗环境下抄表
●  电流二次变比、电压变比可通过按键或远程设置 .
●  可通过按键现场进行参数设置





1. 仪表参数

1.1 输入信号

  额定电压: 100V或400V AC,允许25%的超限
  额定电流:  5A,允许1.2倍超限
  额定频率: 50Hz
  频率范围: 45--65Hz

1.2 电源

 交流:65--265V频率50/60Hz
 直流:80--380V

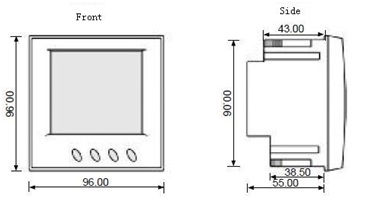

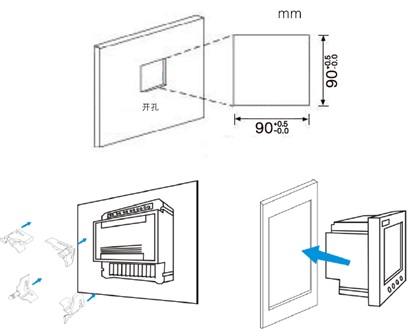

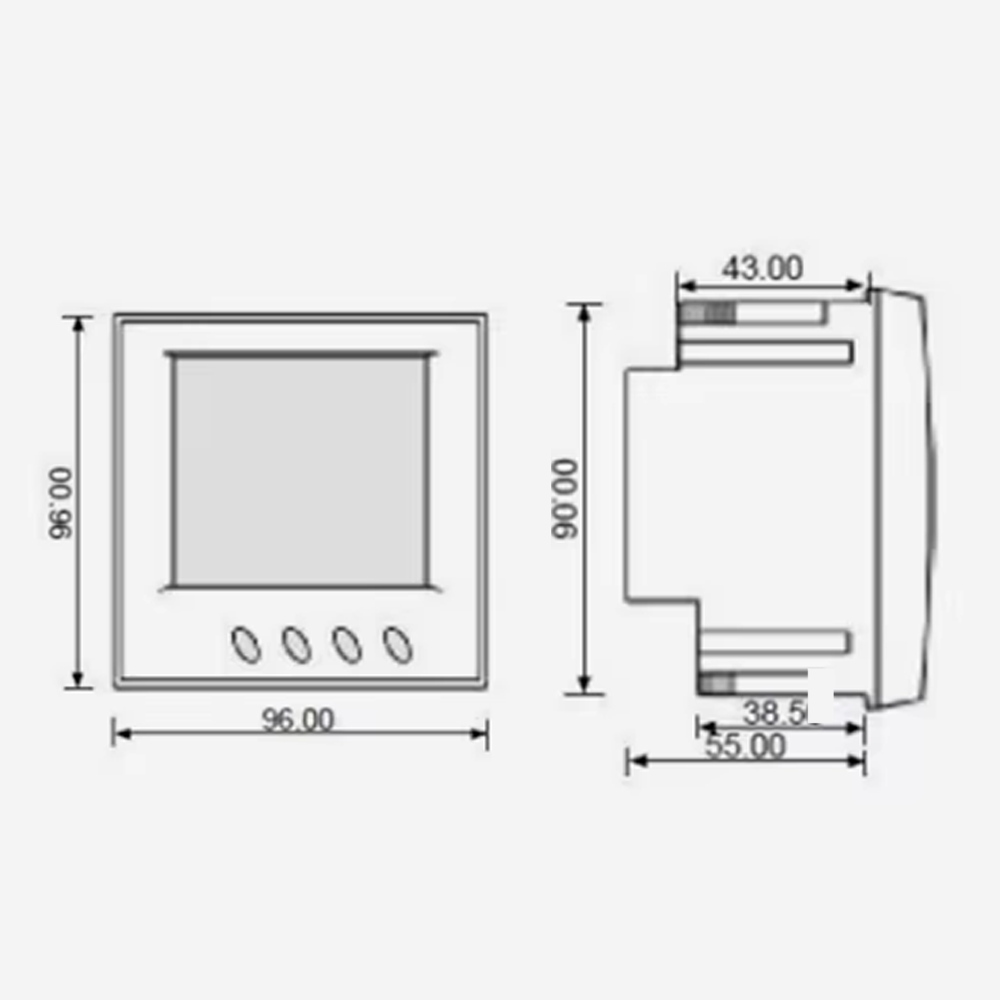

外形图:

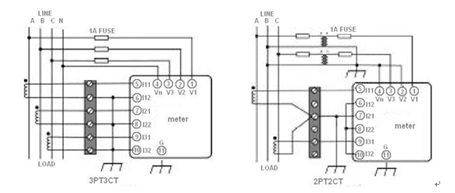

接线图:
